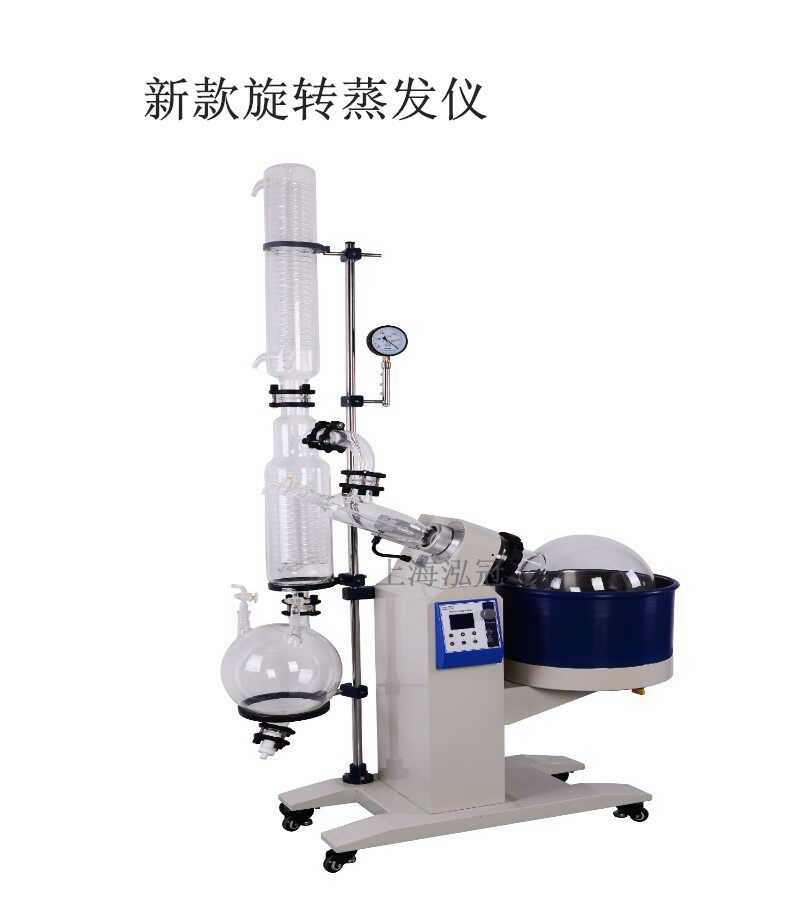

上海生產R系列旋轉蒸發器10L用途特點：大容量、大口徑旋轉蒸發瓶，蒸發面積大，減壓置于水浴中，邊旋轉邊加熱，使溶液高效擴散蒸發，可用于生物、醫藥、化工、食品等領域的小試、中試和生產。產品可與循環水式多用真空泵、隔膜真空泵、低溫循環（真空）泵、循環冷卻器、恒溫循環器、低溫冷卻液循環泵等配套組成裝置。
上海生產R系列旋轉蒸發器10L主要特點：
●Teflon（PTFE）和氟橡膠雙重旋轉密封，技術保證高真空度。
●變頻控制系統、溫度控制系統
●有真空切換閥，在不影響系統真空和溶液蒸餾的情況下可進行連續收集。
●水浴電動升降和手動升降配套，方便使用。
●PTEE放料閥門，耐腐蝕，無污染
技術參數
技術參數 |
電源電壓：220V/50HZ （可定制出口型各種電壓及插頭) 旋轉電機功率：60W 升降電機功率：40W 加熱功率：4.5KW 真 空 度：0.098Mpa 旋轉瓶容量：10000ml Φ280mm/Φ95mm法蘭口 收集瓶容量：5000ml Φ230mm/Φ50mm法蘭口 旋轉速度：0-120rpm/min 控溫范圍：0-400℃ 控溫精度：±1℃ 玻璃溫度范圍：-80-250℃ 浴鍋升降行程：0-180(mm) 冷凝器尺寸：主冷Φ130×640H(mm) 付冷Φ130×410H(mm) 加 料 閥：Φ35法蘭口 放 氣 閥：Φ35法蘭口*2個 放 料 閥：￠10mm玻璃側放料口 浴鍋尺寸容量：Φ350×220H(mm) 約21L 包裝尺寸：1070L×520W×1210H(mm) 約0.67m3 包裝重量：95KG |
儀器安裝

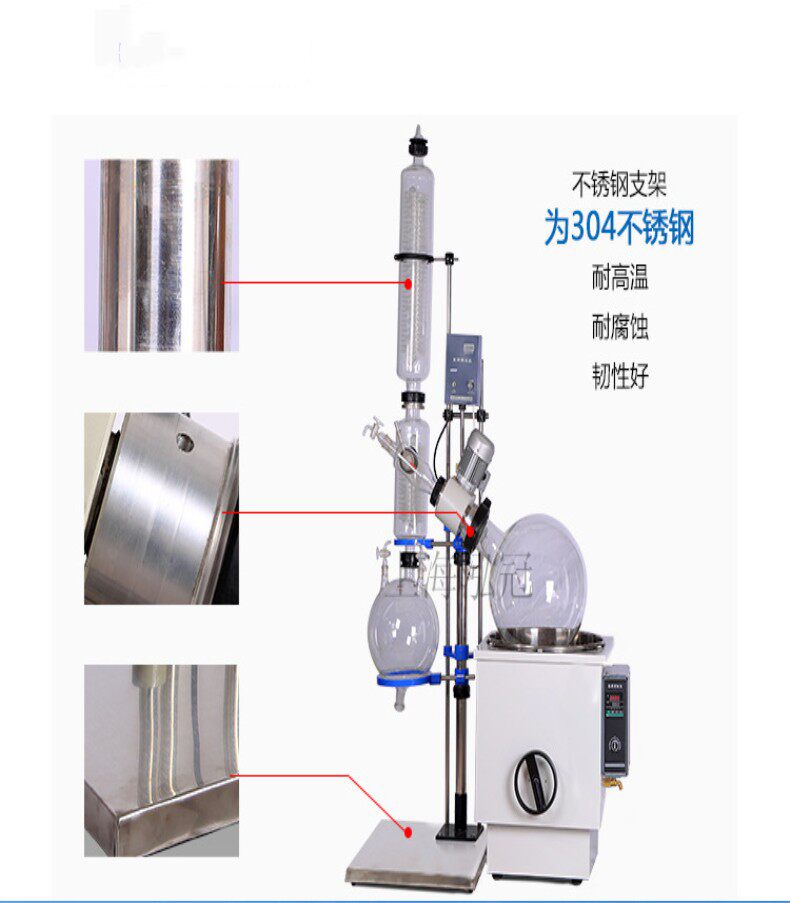

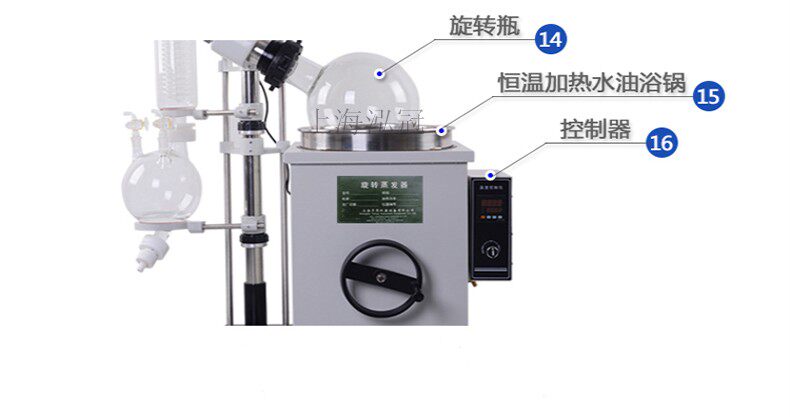

旋轉蒸發器由主機和恒溫浴鍋組成.
安裝步驟如下（參閱結構示意圖）
1）將機架放平。
2）將機頭裝入機架直徑30機頭安裝孔內，機頭軸線向右傾斜250左右，鎖緊右邊手輪，M6無頭螺絲擰到底再退出一圈。
3）將四通美工用大螺帽固定在機頭左邊。
4）將冷凝器插在四通瓶上，調整各活動關節使冷凝器垂直。
5）安裝抱箍，將抱箍支撐桿插入立桿上方滑塊內，將鋼帶抱住冷凝器，擰緊各相關螺釘。
6）在四通瓶下端安裝收集瓶，夾好瓶夾頭。下方安裝托盤托穩。
7）在旋轉軸右端安裝旋轉瓶，夾好瓶夾頭。
8）將加料接長管與加料管聯接（太緊可以用開水燙熱）。插入旋轉軸孔內。
9）將電控箱按圖固定，插上電機七芯插頭，即可通電試轉。
10）將真空表上兩接口，一端與冷凝器連接，另一端與真空泵連接。
11）連接冷卻水管，放好水浴鍋。
注意：
(1)裝配時，各玻璃件必須清潔，各接口用酒精擦凈，涂上真空硅脂，以增強氣密性。
(2)玻璃旋轉軸是用小螺帽和緊圈夾緊的，裝拆時需用“止動銷"插入機頭下面小孔內銷定主軸。
使用方法
1）抽真空：真空泵宜采用水循環泵（本公司有配套），正常情況無溶劑蒸發真空度可達0.096MPa。
2）加料：加料前應先抽真空而后加料，可以打開加料管上活塞利用負壓吸入。加料量不能超過旋轉瓶一半。
3）冷卻：一般情況可用自來水，對低沸點溶劑回收應接制冷水，冷卻水溫應比蒸汽溫度低20-300C以上為宜。否則回收率大大降低。并會污染真空泵。
4）旋轉：初次使用先將速度旋鈕調到“0"。打開電源，慢慢升速。
5）加熱：將浴鍋放在旋轉瓶下方（浴鍋操作參見配套的浴鍋說明書），旋轉升降手輪至所需高度，加入純凈水至鍋口下2-3cm，設定好所需溫度，插上電源。
6）工作完畢或暫停工作，應將真空放掉，以防真空泵內污水倒流。
五、 注意事項
1）定期清潔玻璃旋轉軸，并在玻璃軸與組合密封圈之間摩擦部位加上新的高溫潤滑脂，有利延長密封圈工作壽命。保養周期每三月一次（聽到有橡膠與玻璃干摩擦聲時，必須保養）。保養時拆下四通瓶，將組合密封圈拔出，即可操作。如組合密封圈內橡膠復合圈已磨損，需換新。
2）如玻璃旋轉軸未夾緊，可將附件中“止動銷"插入機頭下面小孔內。擰緊小螺帽即可。
為了方便用戶，玻璃旋轉軸、組合密封圈、緊圈出廠時已安裝在機頭上，已加好潤滑。
本機凡因制造原因，電器部分及機械結構發生故障，憑保修卡免費修理一年。
